欢迎来到河北谊达纤维素有限公司网站,我们以优质的产品与服务期待与您的合作!

HPMC纤维素产品专业提供商先进的生产设备、可靠的产品质量

咨询服务热线15630102555

您的位置: 首页 > 信息详情

咨询服务热线

15630102555

腻子粉脱粉气泡脱层的常见原因及处理方法


0

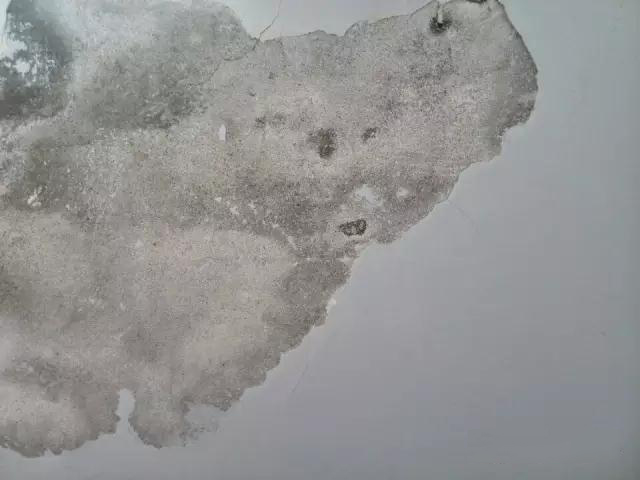

1.腻子粉脱粉

现象:施工完成及干透后,用手触摸有掉粉现象。
产生原因:
    1)内墙腻子粉抛光时间掌握不好,表面已经干燥后再进行抛光处理就会脱粉;
    2)外墙腻子粉,饰面时涂层比较薄,在夏天高温下,水分挥发很快,面层未能足够的水分进行固化,因而容易脱粉。
    3)产品超过保质期,粘结力度大幅度下降。
    4)产品储存不当,吸潮后粘结力大幅度下降。
    5)基层吸水率高,导致腻子干燥速度很快,没有充足的水分进行固化。
    解决方法:
    1)内墙腻子面层抛光时要掌握适宜的抛光时间,抛光的最佳时期就是待腻子表面水印消失后,立即进行抛光。实践证明,饰面1~2m2就应该进行压平或抛光处理。
    2)外墙腻子表面干燥后,要进行适度打磨,并进行充分的淋水保养,一般保养分为两次或两次以上进行,如果有必要,请用透明封闭底漆兑水(15)作为第二道淋水液,效果会更好。
    3)产品一定要在保质期内使用,如果超过保质期,必须进行试刮,经检验合格后,再行施工;
   4)产品一定要注意防水处理,应存在在阴凉干燥处,并且保证包封完好。
   5)夏天或高温强风气候条件下,在施刮腻子前最好先用清水润湿墙面,墙面表面无明水后即可施刮腻子。

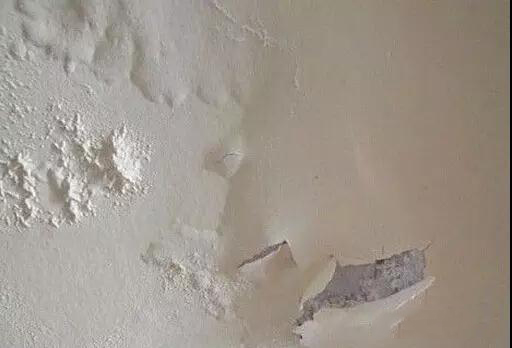

2.腻子起泡

现象:施工过程中产生气泡以及过一段时间后,腻子表面起泡。
 产生原因:
    1基底过于粗糙,批荡速度过快;
   2)一次施工腻子层过厚,大于2.0mm
    3)基层含水率过高,同时密度太大或太小。由于含有丰富的空隙,且腻子含水率高,因而不透气,空气被封闭在空隙空腔内,不容易消除。
   4)施工一段时间后,才在表面出现的爆裂起泡,主要是搅拌不均匀造成的,浆体中含有来不及溶解的粉状颗粒,施工后,大量吸收水分,溶胀形成爆裂。
    解决方法:
    1)出现大面积起泡的腻子面,用铲刀直接压破小泡口,重新用合适的腻子施刮起泡的面层。
   2)腻子一般在搅拌均匀后,静置10分钟左右后,然后用电动搅拌机再次搅拌后上墙。
    3)施工第二道或者最后一道面层出现起泡现象,应在水印消除前用刮刀进行压泡破除处理,保证腻子面上不出现气泡。
    4)特别粗糙的墙面,一般底料尽可能选择粗的腻子。
    5)在墙体过分干燥或风大光照强烈的环境下,先尽可能用清水润湿墙面,待墙体无明水之后,进行腻子层的施刮。
3.腻子脱落

现象:指腻子与基层之间粘结强度差,直接从基层脱落。
 产生原因:
    1)旧墙面很光滑(如钢化腻子、聚氨酯等油性漆),腻子粉与其表面粘结牢度差。
    2)新墙面使用模板浇注,表面光滑而且含有大量的脱模剂(废机油或有机硅类)。
    3)对于木质底材、金属底材等非砂浆底材(如三合板、五合板、刨花板、实木等)上直接施刮腻子,由于表面胀缩比不同,和该类产品吸水率较强,刚性的内墙腻子不能随之变形,一般在3个月后会造成脱落。
    4)腻子超过保质期,粘结强度降低。
    解决方法:
    1)铲除脱落层,按下面的情况有针对地处理;
    2)对旧墙面进行打磨,增加表面粗糙度,然后,用界面剂(10%环保胶水或界面剂处理);
    3)用除油清洗剂除掉表面的脱模剂或其他油脂成分,再行施刮腻子。
    4)采用双组分或专用的合板腻子进行施工。
    5)大理石、马赛克、瓷砖等外墙表面请选用外墙翻新腻子打底。
    6)在腻子保质期内使用。

4. 腻子粉变黄

现象:指腻子施工完成后,不久即局部或全部呈现黄色

产生原因:

    主要发生在室内旧墙面,旧墙腻子使用了大量的PVA胶水,胶水老化分解,产生不饱和酸,不饱和酸与腻子中钙离子反应,生成相应黄色的钙盐。

    解决方法:

(1)用环保胶水滚涂两遍,彻底干透后,再行施刮内墙腻子;

(2)用封闭底漆滚涂两道,彻底干透后,再批刮腻子。

(3)全部采用膏状腻子施工,或用板材腻子施工。

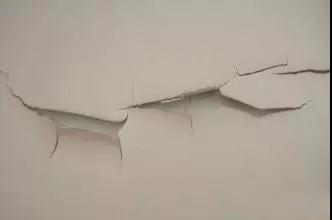

5. 腻子脱层

  现象:腻子两层之间或腻子和基底之间相互剥离

产生原因:

   (1)基底含有大量的脱模剂(比如废机油、蜡乳液);

  (2)基底严重粉化,吸水量过大。

   (3)底层腻子粉化严重,下层腻子太硬,干燥太快也会造成脱落。

   (4)两层腻子之间施工间隔过长,一般15天以上,饰面层有时也会造成脱层。

   (5)施工后或施工当中腻子层被雨水或其它渗透水浸润,造成腻子有效成分流失,也会脱落。

(6)两层腻子搭配不合理。

    处理方法:

  (1)铲除脱落层,重新选择专用腻子批荡;

  (2)严重粉化的施工面,最好用10%封闭底漆稀释液进行封固,待干燥后,再进行相应的腻子层或其他施工

  (3)腻子尤其是内墙腻子,尽可能缩短两道腻子施工的间隔;

   (4)注意施工过程防护,在腻子施工过程中或施工后8小时之内,腻子最好不要被水浸润;

6. 腻子开裂

现象:腻子施工一段时间后,表面开裂。

产生原因:

    (1)基层未彻底干透就施工,施工要求基层的含水率10%

    (2)底层腻子未干透,就过面,表层先行干燥,而内层还在继续干燥过程中,造成层间干缩程度不一样,容易开裂。

   (3)基层处理时,补缝和补平材料未彻底干透,上面就施刮硬度较强的内墙腻子,容易造成开裂;

   (4)施工太厚,内部干燥较慢,表面干燥速度较快,也容易造成开裂。

    解决方法:

   (1)已经开裂的腻子,需铲除,如果裂纹不太大,也可采用柔性腻子进行第一道施工,然后按规范的施工方式进行施工。

   (2)每道施工不宜太厚,两道施工时间间隔一定要大于4小时以上,前道腻子彻底干透后,才进行后道施刮。



联系谊达 · 全力为您服务HPMC纤维素产品专业提供商

  • 联系电话:
  • 0311-88100555
  • 联系电话:
  • 0311-85523123
  • 手机:
  • 15630102555
  • 联系邮箱:
  • ydhpmc@163.com
  • 公司地址:
  • 河北省石家庄晋州经济开发区
